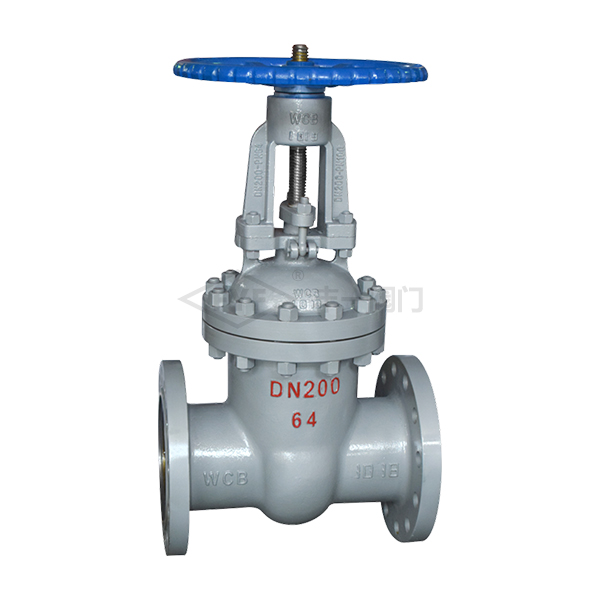

國标鑄鋼閘閥

鑄鋼閘閥是以碳素鋼鑄造的楔式閘閥
，密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，達到嚴密不漏
。楔形閘閥的閥芯斜度一般爲3~6度，當強制關閉過量或溫度變化較大的閥芯容易卡死。鑄鋼閘閥是的截斷閥之一
，主要用來接通或截斷管路中的介質，不适用於調節介質流量。鑄鋼閘閥适用的壓力、溫度及口徑範圍很大，尤其适用於中、大口徑的管道。

鑄鋼閘閥分類

鑄鋼閘閥：按材料分有碳鋼閘閥、不鏽鋼閘閥、低合金鋼閘閥（耐高溫的鉻钼鋼屬這個類别）、低溫鋼閘閥等。
各類鑄鋼閘閥下又有各種具體鋼種牌号常用如下：
1、碳鋼閘閥鑄件牌号有：WCA、WCB、WCC、LCB等；适用溫度-46度~425度。
2、不鏽鋼閘閥鑄件牌号：301不鏽鋼、CF8不鏽鋼（對應鍛件304不鏽鋼）、CF8M不鏽鋼（對應鍛件316不鏽鋼）等；适用溫度-198度~816度。
3、低合金鋼分高溫合金鋼和高強度低合金鋼，其中高溫合金鋼就是常說的鉻钼鋼。
鉻钼鋼閘閥的鑄件牌号：ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。适用溫度550度~750度。
每種具體的牌号材料所适用的溫度各不相同，視實際工況條件選用。
在閥門採購中說到鑄鋼閘閥通常就是指WCB牌号的碳鋼閘閥。

鑄鋼閘閥技術方案

在閥杆的出頭端切削一個1/4圓柱的直角缺口，其深度與閘闆的開關行程相當，在直角口延伸的平面上印刷上線條
、刻度和文字，用來體現鑄鋼閘閥的開關狀态和開通量。該鑄鋼閘閥能有Xiao解決傳統的鑄鋼閘閥存在不能直接觀察開關狀态的缺陷。有益效果提高鑄鋼閘閥的工作性能，方便操作，有利識别開關狀态。

Z41H國标鑄鋼閘閥安裝與維護應注意以下事項：
手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
雙閘闆閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 ）。
帶有旁通閥的閘閥在開啓前應先打開旁通閥（以平衡進出口的壓差及減小開啓力 ）。
帶傳動機構的閘閥，按産品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月Zhi少潤滑一次。

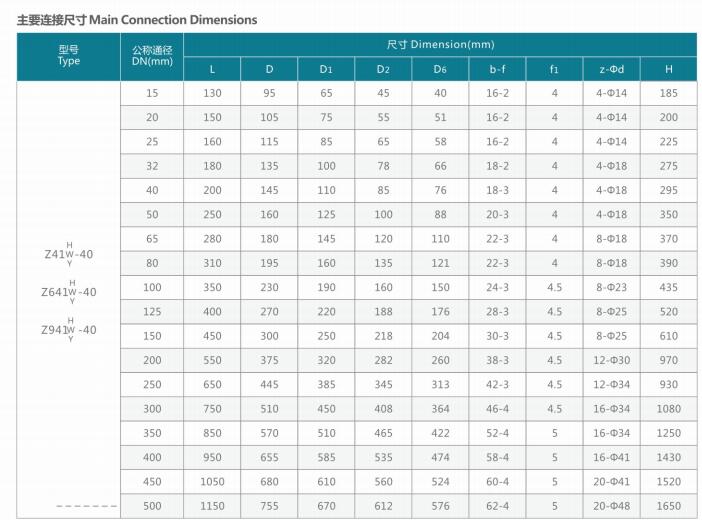

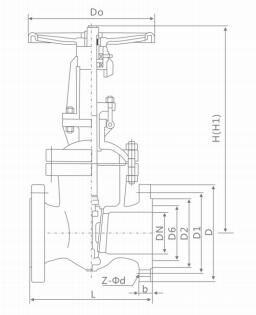

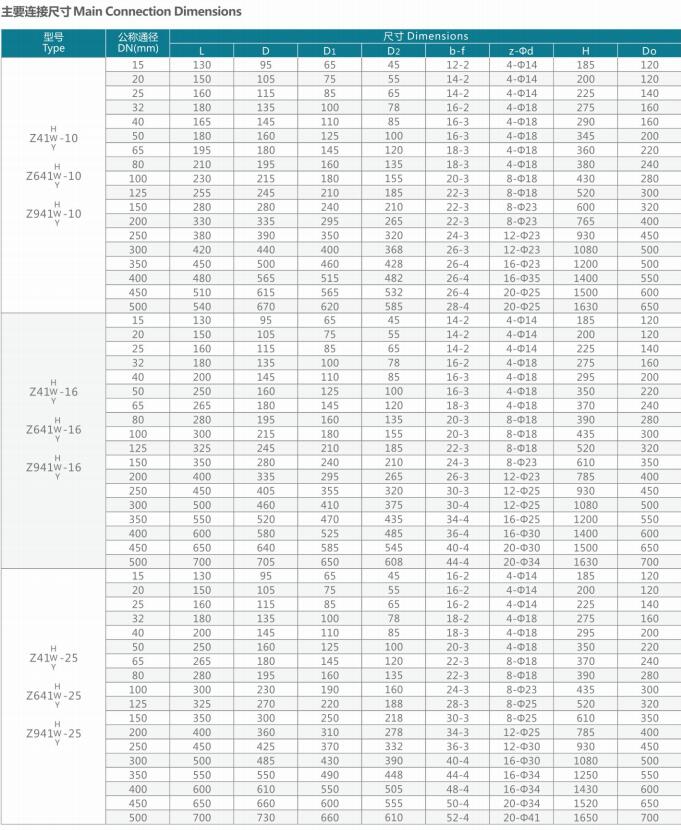

國Ji鑄鋼閘閥尺寸參數

國Ji鑄鋼閘閥鑄造設計要點
一、要便於制造模型、芯盒和造型
：
1、鑄件的内腔應該力求鑄造時不用或少用型芯，當採用型芯時，應該方便其支撐、固定及排氣出砂
，必要時應該設有足夠的工藝孔。
2、對於鑄件内外側面及加強肋等結構，應該在起模方向設有一定的結構斜度。
3、鑄件上的凸台部分與鑄件本體不應該相差過大，取同一高度，同一面上的距離較近的幾個凸台，連成整體的凸起部分。
4、鑄件的外形應該力求簡單
，以便於起模，應該盡量使鑄造分型面爲平面，且數目小。
二、要減少産生鑄造缺陷的傾向：
1、應該盡量避免鑄件内具有大的水平面
2、鑄件平面壁上的鑄孔，應該用凸邊加固，以減少壁厚
3、鑄件結構應該盡可能使其冷卻時能*地收縮
4、鑄件内水路、氣路等大面積的夾層腔，應該有若幹連接柱。
5、鑄件壁與壁之間的連接應該嚴防尖角和金屬集聚，厚壁與薄壁之間應該逐漸過渡，嚴防突變，以免造成熱節和應該力集中，形成熱裂、縮松等。
6、鑄件的局部厚斷面，應該盡可能採用挖空或鑄孔結構，並以加強肋适當加固。
7、鑄件的壁厚應該力求均勻，以防止縮孔、熱裂，當需保證順序凝固條件時，應該盡量使其具有朝一個方向變化的壁厚，當需保證同時凝固條件時，應該盡量使其具有等斷面壁厚。
