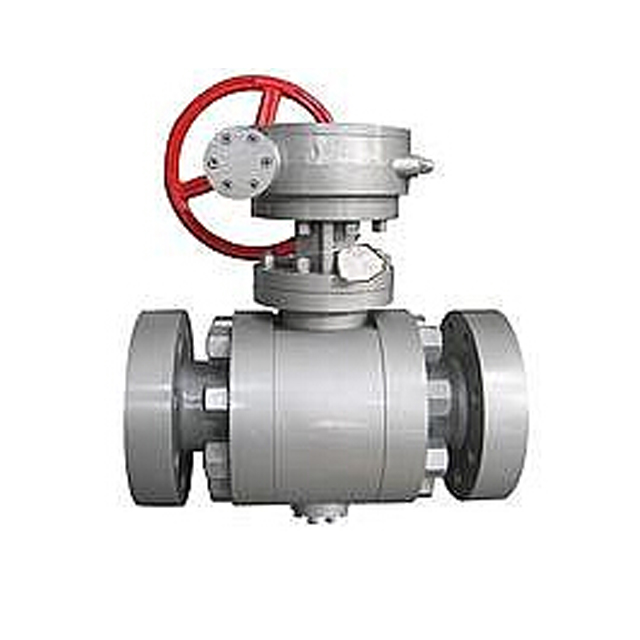

【Q347F(N)鍛鋼球閥】
【鍛鋼球閥标準材質明細表】：
| 序号 | 零件名稱 | CS to ASTM | SS ASTM | |
| Type A105N | Type F304(L) | Type F316(L) | ||
| 1.3 | 閥體接體，閥蓋 | ASTMA105 N | A182 F304(L) | A182 F316(L) |
| 2 | 内六角螺栓 | A193B7 | A193 B8 | A193 B8M |
| 4，7，9 | 密封圈 | 尼龍1010/RPFE+Cu粉/PPL | ||
| 5，6 | 球體，閥杆 | A182F410 | A182F304(L) | A182F316(L) |
| 8 | 橡膠O型圈 | 氟橡膠Viton | ||
| 10 | 壓套 | A182F410 | A182F304(L) | A182F316(L) |
| 11 | 手柄 | A182F321 | ||
| 12 | 螺母 | A1942H | A1948 | A1948 |
| 13 | 鎖卡 | A182F321 | ||
注意 ：客戶需求的其他材質也可採用。密封面料配對由客戶指定内件代号決定。
CS=碳鋼；AS=合金鋼；SS=不鏽鋼；
【鍛鋼球閥主要外形尺寸】
| 尺寸 /口徑 | 1/2" | 3/4" | 1" | 11/2" | 2" |
| L | 71 | 96 | 116 | 128 | 140 |
| A | 21.8 | 27.1 | 33.8 | 48.7 | 61.1 |
| NPT | 1/2" | 3/4" | 1" | 11/2" | 2" |
| L0 | 108 | 146 | 178 | 178 | 200 |
| H | 51 | 62 | 81 | 85 | 100 |
【鍛鋼蝸輪球閥結構及用途】
三分體式連接鍛鋼固定球閥适用於 ：化工、石油 、天然氣、冶金 、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管路。
鍛鋼蝸輪球閥主要性能規範 ，系将閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分爲三部分，整台閥門沿閥杆中心軸左右對稱，它在管道上主要用於切斷、分配和改變介質流動方向 。它的大樞軸結構保證在高壓下準確的球體中心位置，保證瞭閥門良好的操作性能；标準閥座採用彈簧結構 ，将閥座推向球體，保證瞭良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸採用防吹出保護結構，有Xiao地防止洩漏；低磨擦系數的軸承，使得扭矩減少到Zui小，便於閥門啓閉；閥杆與閥體有Xiao的接觸，使防靜電接地裝置性能良好等。具有性能良好，可靠性高，用途廣泛，價格合理等優點。
